¿Para qué se utiliza el cable de acero? Guía completa de aplicaciones industriales

Un aparejador en una planta de prefabricados toma una eslinga de cable de seis hilos para levantar una viga de concreto de 12 toneladas de un lecho de fundición. Un conductor de plataforma utiliza un amarre con cable de acero galvanizado para evitar que una bobina de acero se deslice durante un recorrido nocturno. En un puerto deportivo para yates, un trabajador coloca un cable de acero inoxidable para izar un motor fuera de borda hasta un espejo de popa. Tres trabajos muy diferentes, el mismo miembro tensor flexible.

La respuesta corta es que el cable de acero se utiliza para levantar, tirar y sostener cosas pesadas. La respuesta práctica abarca grúas, polipastos, eslingas de cable, equipos de remolque, amarres de carga, estructuras de suspensión y equipos marinos y mineros. Es el material preferido cuando una carga necesita alta resistencia en un diámetro pequeño, el cable debe doblarse alrededor de las poleas y el ambiente es demasiado cálido, húmedo o abrasivo para el cable de fibra.

Este artículo explica los usos principales del cable de acero, cómo la construcción y la terminación cambian el rendimiento y qué verificar antes de ponerlo en servicio.

Qué es el cable de acero y por qué es importante la construcción

El cable de acero está hecho de alambres de acero individuales retorcidos en hebras, con varias hebras dispuestas alrededor de un núcleo. El número de hilos y alambres por hilo controla la flexibilidad y la resistencia al desgaste. Una cuerda de 7x7 (siete hebras de siete alambres) es rígida, resistente y mantiene su redondez, por lo que se adapta a aparejos fijos y cables de tracción. Una cuerda de 7x19 tiene alambres exteriores delgados y se dobla más fácilmente, por lo que se adapta a equipos de rodadura como cables de cabrestante y colgantes de grúa. Un cable de 6x36 con un núcleo de cable independiente es un cable de elevación de grúa típico porque combina flexibilidad con resistencia al aplastamiento.

El acabado del material sigue el entorno. El alambre galvanizado resiste la humedad exterior; trabajos de alambre brillante en instalaciones protegidas y lubricadas; El acero inoxidable de grado 304 o 316 es la opción para exposición marina y química. Una vez que conozca la construcción y el acabado, las aplicaciones serán más fáciles de mapear.

Elevación e Izado en Grúas, Polipastos y Elevadores

El uso más importante del cable de acero es en equipos de elevación. Las grúas móviles, las grúas torre, los puentes grúa y las grúas pórtico dependen del cable metálico como elemento flexible de soporte de carga. El cable pasa sobre poleas, se dobla bajo tensión y sufre miles de ciclos de tensión, por lo que se seleccionan cables de elevación con una construcción como 6x36 y un núcleo de cable de acero independiente, lubricado y adaptado al diámetro de polea especificado por el fabricante de la grúa.

El cable metálico es también la línea de trabajo de muchos cabrestantes y polipastos. Para colocar una máquina en su posición, tensar una línea eléctrica, botar un bote o arrastrar una carga por el piso de un taller, se utilizan cables enrollados en un cabrestante manual o en un tambor motorizado. El mismo cable se puede reorganizar con poleas para multiplicar la fuerza o cambiar la dirección de tracción, razón por la cual el cable y las poleas aparecen juntos en casi todos los sitios de aparejo.

Cables de acero para aplicaciones de elevación, perforación y transporte Esta categoría cubre cables metálicos de uso general utilizados en cabrestantes, polipastos y aparejos. El texto circundante destaca su papel en las tareas de tirar, tensar y lanzar, lo que los hace relevantes para comprender la selección de cuerdas más allá de las eslingas. Ver producto →

Mención aparte merecen los cables de ascensor: son cables resistentes a la rotación y con un alto factor de seguridad, diseñados para circular a baja velocidad sobre pequeñas poleas manteniendo estable la cabina. Son una familia especializada dentro de los cables de elevación, no un producto de uso general.

Eslingas de cable de acero y sistemas de aparejos

Muchos compradores que preguntan para qué se utiliza el cable de acero, en realidad se preguntan si es adecuado para levantar eslingas. La respuesta es sí: las eslingas de cable metálico son aparejos estándar en acerías, plantas de prefabricados de hormigón, astilleros y obras de construcción. Una eslinga de cable es un conjunto de elevación terminado (un trozo de cuerda con ojales en los extremos y, a veces, ganchos o eslabones maestros) y se elige cuando la carga es pesada y el punto de elevación tiene un tamaño limitado.

Eslingas empalmadas a mano

Una eslinga empalmada a mano se fabrica metiendo los extremos de la cuerda dentro de su propio cuerpo para formar un ojo. El empalme permanece flexible, puede inspeccionarse visualmente y mantiene aproximadamente entre el 80 y el 90 por ciento de la carga de rotura del cable.

Eslinga de cable de acero empalmada a mano con terminación de ojo Esta eslinga se fabrica empalmando cable metálico galvanizado o no galvanizado, con revestimiento o virola de PVC opcional. Ofrece una eficiencia de carga de rotura del 80 al 90 % y está disponible en múltiples diámetros y grados de resistencia, lo que se ajusta a la discusión anterior sobre conjuntos de empalmes flexibles. Ver producto →

Eslingas estampadas

Una eslinga estampada utiliza una funda de metal prensada sobre el extremo de la cuerda para formar la terminación. Los conjuntos estampados producen un ojo compacto y ordenado, ofrecen una eficiencia alta y constante y son la opción común para las eslingas calificadas de fábrica.

Eslinga de cable de acero estampada con terminación de manga prensada Este cabestrillo de fábrica utiliza una funda de metal prensado para un ojo compacto y eficiente. Las cargas nominales se enumeran para varios diámetros según la construcción de 6x37, y el siguiente párrafo explica cómo la capacidad varía según el tipo de enganche, lo que la convierte en una opción clave para un rendimiento constante. Ver producto →

La capacidad de una eslinga cambia con el enganche. Un tramo vertical obtiene la calificación completa; un enganche tipo gargantilla requiere alrededor del 75 por ciento; un enganche de canasta con dos patas puede duplicar la capacidad cuando las patas están verticales, pero la capacidad disminuye rápidamente a medida que se abre el ángulo entre las patas.

La elección de la terminación afecta la clasificación de la eslinga tanto como la cuerda misma. Los casquillos para cables, guardacabos, ganchos y cables sujetan cada abrazadera o casquillo al extremo del cable de una manera diferente, y la eficiencia del componente más débil se convierte en la eficiencia de todo el conjunto.

Remolque y recuperación de vehículos

El cable de acero es común en grúas, cabrestantes de recuperación y equipos de remolque de barco a barco. Sus ventajas son claras: resiste los cortes, el calor y la luz solar, y no se estira. Eso lo convierte en un elemento de tracción eficiente cuando es necesario arrastrar un vehículo en tierra en una distancia corta o un remolque necesita un cable que no se corte con un borde afilado del chasis.

Los equipos de recuperación generalmente prefieren correas de remolque sintéticas para tirones dinámicos, porque el estiramiento elástico amortigua el impacto cuando un vehículo atascado se libera. El cable de acero no tiene esa elasticidad, por lo que el riesgo de retroceso es real. Las reglas de seguridad son usar una cuerda con una carga de trabajo muy por encima de la tracción esperada, colocar un amortiguador, mantener a todos alejados de la línea y nunca usar un cable metálico que haya sido atado con un nudo para acortarlo.

Aseguramiento y amarre de carga

El cable de acero también funciona como material de amarre en remolques de plataforma, vagones y cubiertas de barcos. Es la elección correcta cuando la carga tiene bordes afilados, alta temperatura o un peso unitario muy elevado, porque las correas sintéticas queman y cortan. Un amarre de cable típico es un trozo de cable galvanizado con un ojo en cada extremo, tensado por un sujetador de carga o un cabrestante, con protectores de bordes debajo del cable donde toca las esquinas metálicas.

Los sistemas de amarre están diseñados con un factor de seguridad mucho más bajo que los sistemas de elevación (a menudo 2:1 o 3:1 en la carga útil), por lo que la dirección de apriete y el estado de la cuerda son importantes. Una bobina que se desplaza en un contenedor, una máquina que se desliza sobre un remolque o un tronco que rueda sobre la plataforma de un camión casi siempre son amarres que no fueron tensados ​​o inspeccionados correctamente.

Estructuras tensadas, marina, minería y perforación

En el exterior del mecanismo de elevación, el cable de acero actúa como miembro de tensión estructural. Puentes colgantes, techos atirantados, tensores para torres de telecomunicaciones y tirantes de mástiles transportan cargas permanentes a través de cables metálicos recubiertos de zinc que deben durar décadas. El mismo principio de tensión aparece en la maquinaria industrial, desde anclajes de cintas transportadoras hasta aparejos de escenario para equipos pesados ​​de sonido e iluminación.

En minas y canteras, el cable de acero es el cable de elevación en los elevadores de pozos, el cable de tracción en las dragas y la línea de perforación en las plataformas de perforación. En el sector del petróleo y el gas, las líneas de perforación sostienen el bloque móvil y soportan fuertes cargas de impacto. En el trabajo marítimo, el cable metálico aparece como amarre de contenedores en cubierta, como cable de arrastre en barcos pesqueros y como línea entre un remolcador y una barcaza. Estos entornos empujan al comprador hacia cables galvanizados o de acero inoxidable y hacia terminaciones que pueden inspeccionarse sin desmontar el conjunto.

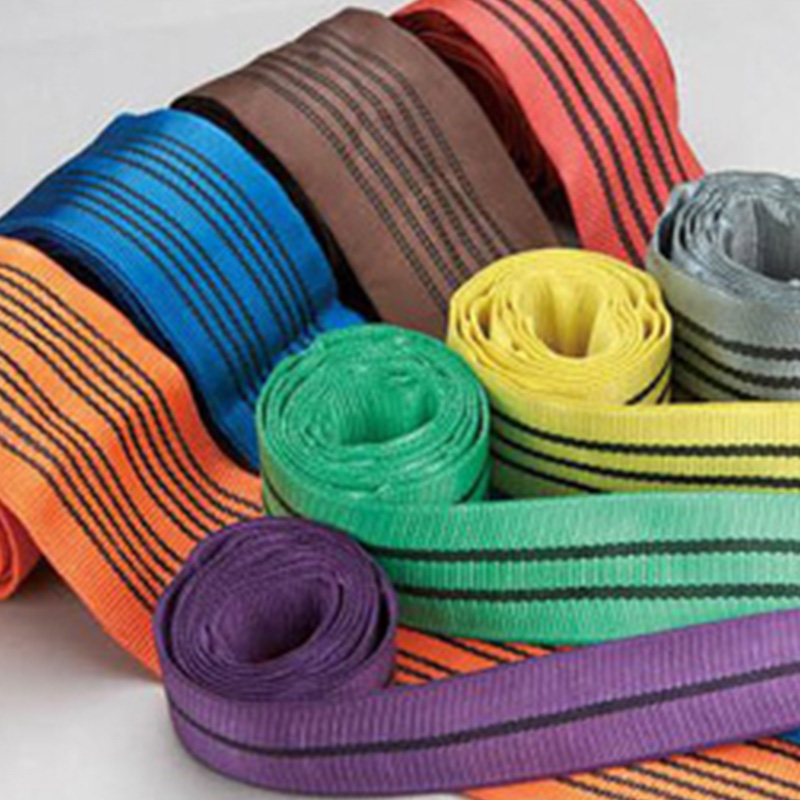

Cable de alambre versus cadena versus eslingas sintéticas

Elegir entre las tres familias de productos de elevación y amarre es una decisión de compra rutinaria, y las propiedades del material deciden el ajuste.

Elija cable de acero cuando el trabajo necesite la mayor resistencia en la sección transversal más pequeña, cuando el cable deba pasar sobre poleas o cuando el calor y la abrasión descarten los sintéticos. Elija la cadena cuando la carga sea arrastrada o la superficie sea lo suficientemente afilada como para cortar alambres trenzados. Elija material sintético cuando la prioridad sea la absorción de impactos, la protección de la carga o el peso ligero.

Cómo elegir el cable de acero adecuado

Siga estos cinco pasos en orden, porque cada decisión cambia la siguiente.

1. Definir la carga de trabajo y el factor de seguridad requerido. El izado normalmente requiere al menos 5:1 de la fuerza de rotura mínima; Las aplicaciones de amarre se ejecutan en una proporción de 2:1 a 3:1.
2. Elige la construcción. Utilice un cable de clase 6x36 con un núcleo de cable de acero independiente para izado con grúa, 7x19 para cabrestantes y aparejos de trabajo, 7x7 para aparejos estacionarios y miembros tensores, y 6x19 para tracción industrial en general.
3. Seleccione el núcleo y termine. Un núcleo de cable independiente resiste el aplastamiento; un núcleo de fibra es más barato y ligero. El galvanizado es para exposición al aire libre, el acero inoxidable para uso marino y químico, el alambre brillante para maquinaria protegida.
4. Haga coincidir el diámetro de la polea y del tambor. Una polea de elevación normalmente debe tener al menos 20 veces el diámetro del cable; para tirar y amarrar, el mínimo práctico es de 12 a 15 veces.
5. Elija la terminación y verifique su eficiencia. Los empalmes manuales dan aproximadamente entre el 80 y el 90 por ciento, los extremos estampados entre el 90 y el 100 por ciento y los clips para cables metálicos entre el 65 y el 80 por ciento. La asamblea es tan fuerte como su extremo más débil.

Cuando el caso de carga coincide con una categoría común, como elevación con grúa, aparejo con eslinga o amarre de carga, la ruta más rápida es revisar la página de solicitud de un fabricante de aparejos y confirme que el proveedor cubra tanto la cuerda como los herrajes.

Inspección y vida útil segura

El cable de acero se desgasta de cuatro maneras: cables rotos por fatiga por flexión, abrasión, corrosión y daños por un mal funcionamiento. La señal de inspección más útil es la cantidad de cables rotos visibles a lo largo de la cuerda. Cuando se encuentran varios alambres rotos en un solo tramo de un cable de seis hebras, la mayoría de las normas de izaje rechazan el cable. La medición del diámetro es la segunda prueba: una reducción local de aproximadamente el 10 por ciento del diámetro nominal es una condición de rechazo para la mayoría de las tareas de elevación.

• Retire la cuerda cuando un hilo completo esté roto o el núcleo se haya colapsado, como se muestra en un lado plano de la cuerda.
• Rechace cualquier cuerda que esté torcida o en forma de jaula, incluso si los cables parecen sanos.
• Rechace la cuerda con corrosión entre los alambres, que no se puede ver desde la superficie.
• Inspeccione después de vientos excesivos, cargas de impacto, exposición al calor o contacto con ácido.

La lubricación prolonga la vida útil porque la mayoría de los daños por fatiga comienzan entre los alambres dentro del cable. Un programa de lubricación que coincida con el ciclo de trabajo es tan importante como la especificación del cable en sí. Para un recorrido más detallado de los criterios de rechazo y desgaste del cable metálico, el artículo sobre técnicas de inspección cubre el tema en profundidad.

Elección del cable metálico según la aplicación

El cable de acero se utiliza dondequiera que se deban levantar, tirar o mantener cargas pesadas bajo tensión. Las grúas y polipastos lo utilizan para levantar; las eslingas lo utilizan para aparejar; los cabrestantes lo utilizan para remolcar y tirar; los amarres lo utilizan para asegurar la carga; puentes y torres lo utilizan como tendón estructural; y las operaciones marinas, mineras y de perforación lo utilizan en algunas de las condiciones más duras de la industria.

Cada uno de esos usos impone una demanda diferente en cuanto a la construcción, el núcleo, el material y la terminación del cable. Comience con la carga de trabajo, luego el entorno, luego la geometría de flexión y la cuerda adecuada será casi evidente. Un fabricante que fabrica la cuerda, las eslingas y los elementos de conexión en una sola fábrica (como hacemos en Ningbo) puede mantener esa especificación coherente y respaldarla después de la entrega.

Los compradores que comienzan con la aplicación en lugar del precio son los que obtienen la vida útil que planearon.
