Guía de gancho de trinquete: usos de gancho doble J versus gancho simple J de 2"

Un gancho de trinquete es el componente terminal de hardware al final de una correa de amarre de trinquete que conecta físicamente el sistema de correas a la carga, el vehículo o el punto de anclaje. El gancho determina cómo se sujeta la correa, a qué se puede sujetar, cuánta carga de trabajo puede soportar la conexión y si la correa se puede desplegar y soltar de manera eficiente en condiciones de carga del mundo real. Elegir entre un gancho de trinquete en J doble y un gancho en J simple de 2 pulgadas no es simplemente una cuestión de preferencia de tamaño: la geometría del gancho, el ancho del canal de la correa y la capacidad de carga de trabajo deben coincidir con la tarea específica de aseguramiento de la carga y los puntos de anclaje disponibles en el vehículo de transporte. Esta guía explica cómo funcionan los ganchos de trinquete, qué distingue las configuraciones de doble J y de J simple, cómo se determinan y verifican las clasificaciones y cómo seleccionar y utilizar el gancho correcto para operaciones de amarre de carga seguras y que cumplan con las normas.

Qué hace un gancho de trinquete y cómo funciona

un gancho de trinquete Sirve como interfaz de carga entre el mecanismo tensor del trinquete y la carga o punto de anclaje. Cuando se aprieta un amarre con trinquete, la tensión generada por el mecanismo de trinquete se transmite a través de la correa y se concentra en el punto de conexión del gancho. Por lo tanto, el gancho debe estar diseñado y clasificado para soportar no sólo el peso de la carga sino también las fuerzas dinámicas generadas durante la aceleración, el frenado y las curvas del vehículo en la carretera.

Geometría y compromiso del gancho

unll J-style ratchet hooks share a fundamental geometry: a curved body that hooks over a rail, beam, ring, or stake to create a mechanical connection that resists both tensile pull along the strap direction and lateral movement under load. The J profile provides a shaped cradle that seats against the anchor point and prevents the hook from sliding off during strap tensioning and under dynamic load conditions. The opening width of the hook throat determines which types of anchor points the hook can engage, and this is one of the most critical practical dimensions when matching a hook to a specific trailer or flatbed setup.

Integración de gancho de trinquete con sistemas de correas

Los ganchos de trinquete están conectados al conjunto de correa de trinquete a través de una de dos configuraciones. El gancho se puede sujetar al extremo suelto de la correa larga que pasa a través del carrete del trinquete, o se puede soldar o remachar permanentemente al cuerpo del trinquete como gancho final. En muchos juegos de amarre comerciales, se fija un gancho al cuerpo del trinquete y se coloca un segundo gancho en el extremo libre de la correa larga, lo que permite que ambos extremos del conjunto se conecten a puntos de anclaje separados. Las designaciones de gancho doble J y simple J se refieren específicamente a la geometría de estos ganchos de conexión y determinan directamente en qué perfiles de puntos de anclaje pueden engancharse de manera efectiva.

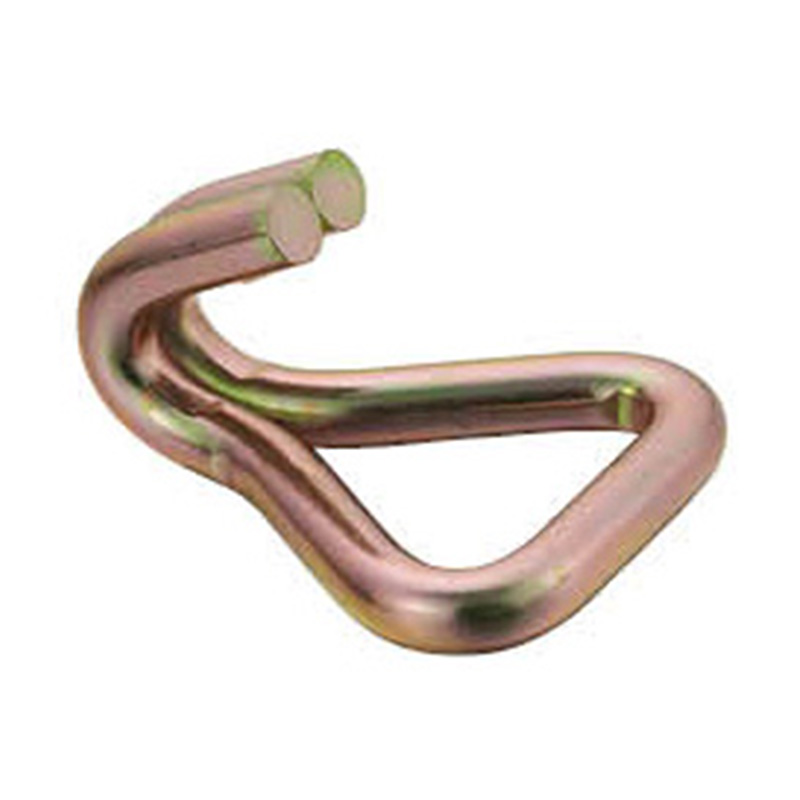

Gancho de trinquete doble J: diseño y aplicación

un gancho de trinquete doble J consta de dos perfiles de gancho en forma de J dispuestos simétricamente uno al lado del otro, formando un conjunto de doble gancho paralelo que comparte una base común y un punto de sujeción de la correa. Visto desde arriba, el gancho presenta dos puntos de enganche curvos en lugar de uno, lo que cambia fundamentalmente la distribución de la carga, la estabilidad del enganche y la gama de estructuras de anclaje con las que puede engancharse en comparación con un solo gancho en forma de J.

Cómo el gancho doble J se acopla a los puntos de anclaje

Los dos ganchos paralelos de un gancho de trinquete doble J están diseñados para montarse a horcajadas sobre una barra plana, un ala de viga o una sección de riel, con un gancho enganchado a cada lado del elemento de anclaje. Este acoplamiento a horcajadas distribuye la tensión de la correa entre dos puntos de contacto en el anclaje en lugar de concentrarla en un solo punto. El resultado práctico es una estabilidad lateral mejorada bajo carga: debido a que ambos ganchos se asientan simultáneamente en lados opuestos de la barra de anclaje, el conjunto resiste los movimientos de balanceo y rotación que podría exhibir un solo gancho en J que se acopla al mismo anclaje, particularmente cuando la dirección de la carga no está perfectamente alineada con la correa.

Los ganchos doble J son particularmente adecuados para sistemas de anclaje que utilizan bridas planas o de vigas en I, rieles de estacas de acero fabricados y pistas de anclaje de barras paralelas que son comunes en remolques de plataforma, remolques con plataforma escalonada y plataformas de transporte pesado. La geometría transversal se adapta naturalmente al ancho de la brida y los puntos de enganche gemelos evitan que el gancho se desplace a lo largo del riel debido a la vibración durante el transporte. Esto hace que el gancho de trinquete doble J sea una especificación estándar para aplicaciones de transporte de carga pesada donde la seguridad del punto de anclaje y la estabilidad de la carga son factores de seguridad críticos.

Clasificaciones de carga de trabajo para ganchos de trinquete doble J

Los ganchos de trinquete doble J se fabrican con clasificaciones de límite de carga de trabajo (WLL) que generalmente corresponden al sistema de correas para el que están diseñados. Las clasificaciones WLL comunes para ganchos de trinquete comerciales doble J varían desde 3333 lbs (1512 kg) para sistemas de correas de 2 pulgadas hasta 5400 lbs (2449 kg) y más para aplicaciones de transporte pesado . La resistencia mínima a la rotura (MBS) de los ganchos con clasificación adecuada suele ser tres veces el límite de carga de trabajo, siguiendo el factor de seguridad estándar de 3:1 utilizado en todos los herrajes de amarre según las regulaciones del DOT de EE. UU. y los estándares publicados por la Web Sling and Tie-Down unssociation (WSTDA).

Es esencial tener en cuenta que la WLL del conjunto de amarre completo está limitada por el componente de menor calificación del sistema. Un gancho doble J con capacidad de 5000 lb no mejora un sistema de correa con un trinquete con capacidad de 3333 lb. Todos los componentes deben seleccionarse para que coincidan con el mismo nivel de clasificación para que el conjunto funcione según lo especificado en las reglas de sujeción de carga del DOT.

Aplicaciones típicas de gancho doble J

• Aseguramiento de carga de remolques de plataforma plana donde los puntos de anclaje de bridas de vigas o rieles de estacas requieren una geometría de gancho a horcajadas
• Transporte de maquinaria pesada en remolques con plataforma y plataforma baja donde las estructuras de anclaje con vigas en I y en H son estándar
• ungricultural equipment transport where fabricated steel frame anchor points have flat bar or angle iron profiles
• Transporte de estructuras modulares o prefabricadas donde la estabilidad a horcajadas bajo carga dinámica es esencial para evitar la migración de las correas a lo largo del riel de anclaje.
• Operaciones de manipulación de materiales industriales que requieren un acoplamiento y liberación repetidos y seguros de los ganchos en sistemas de rieles de anclaje estandarizados.

Gancho en J simple de 2 pulgadas: diseño y aplicación

un Gancho J simple de 2 pulgadas es un gancho de trinquete de perfil único con un tamaño que coincide con la correa de trinquete de 2 pulgadas de ancho, con un perfil de compromiso curvado en J que se engancha sobre un único punto de anclaje, como un anillo, bucle, barra o riel. La designación de 2 pulgadas se refiere al ancho del canal de la correa en la base del gancho, lo que confirma la compatibilidad con las correas estándar de 2 pulgadas, que es el ancho de correa más utilizado en aplicaciones de amarre comerciales e industriales en Norteamérica e internacionalmente.

Compatibilidad con geometría de gancho en J simple y punto de anclaje

El perfil en J único presenta una abertura de gancho curva que debe engancharse completamente alrededor del punto de anclaje para una conexión segura. La abertura de la garganta de un gancho en J estándar de 2 pulgadas suele ser 2,0 a 2,5 pulgadas (50 a 65 mm) de ancho , que permite el acoplamiento con anillos en D, alojamientos para estacas, eslabones de cadena, puntos de anclaje de varillas en espiral y secciones de barras redondas o rectangulares dentro de este rango de dimensiones. El gancho en J simple es la configuración más versátil para el transporte de carga general porque la mayoría de los puntos de amarre de remolques están diseñados para aceptar el perfil de gancho simple estándar en lugar de la geometría a horcajadas requerida para el enganche en J doble.

La versatilidad del gancho en forma de J proviene de su capacidad para enganchar una variedad más amplia de tipos de anclaje. Cuando los ganchos dobles en J requieren un perfil plano o con bridas para montarse, un solo gancho en J puede engancharse a un simple anillo soldado, un bolsillo empotrado, un bucle fabricado o un eslabón de cadena con la misma seguridad. Esto hace que los ganchos J simples de 2 pulgadas sean la opción estándar para la mayoría de aplicaciones de transporte comercial, mudanzas, construcción y recreación donde los puntos de anclaje son diversos y los rieles estandarizados no están disponibles de manera constante.

Clasificaciones de carga de trabajo para ganchos J simples de 2 pulgadas

Los ganchos en J estándar de 2 pulgadas para uso comercial tienen una clasificación de Límite de carga de trabajo de 3333 libras (1512 kg) , correspondiente al WLL de conjuntos de correas de trinquete estándar de 2 pulgadas. Esta clasificación satisface los requisitos de sujeción de carga comercial más comunes para conjuntos de correas individuales utilizados según las regulaciones del Título 49 Parte 393 del DOT. Las variantes de servicio pesado del gancho en J simple de 2 pulgadas pueden tener clasificaciones más altas de hasta 5,000 lbs WLL cuando se fabrica con acero de mayor calidad y está diseñado para combinar con sistemas de correas de mayor calidad. Al igual que con todos los accesorios de amarre, la clasificación del gancho estampada o etiquetada en el producto siempre debe verificarse con las clasificaciones de la correa y el trinquete antes de su uso.

Aplicaciones típicas de gancho en forma de J simple

• Aseguramiento de la carga del remolque cerrado y del remolque con cortina lateral mediante puntos de anclaje de anillo o bucle soldado integrados en el piso y las paredes laterales del remolque
• Transporte de vehículos en transportadores de automóviles y transportadores de automóviles donde los conjuntos de correas para ruedas terminan en ganchos en forma de J simples que se acoplan a anillos de anclaje del remolque o perfiles de barra transversal
• Aseguramiento de la carga de camiones y furgonetas en movimiento mediante anclajes de anillo de piso y rieles de anclaje de pared con puntos de enganche en forma de J
• Transporte de plataforma plana donde la carga o los sujetadores de carga se enganchan con sistemas de anclaje de anillo en D o bolsillo de estaca estándar de 2 pulgadas
• Transporte de vehículos recreativos y equipos para exteriores donde los remolques de embarcaciones, remolques utilitarios y remolques de jardinería utilizan anclajes de anillo empotrados compatibles con un solo enganche en J.
• Aseguramiento del material del sitio de construcción en entregas de plataforma donde la madera, el acero y los productos de construcción están sujetos a anillos de anclaje estándar utilizando conjuntos de correas individuales de 2 pulgadas.

Gancho de trinquete doble J vs gancho de trinquete simple J: comparación directa

Materiales de gancho de trinquete y tratamientos de superficie

El material y el tratamiento de la superficie de un gancho de trinquete determinan su resistencia a la corrosión, resistencia máxima y vida útil en condiciones de campo. Los ganchos de trinquete comerciales se fabrican con aleaciones de acero y se terminan con uno de varios sistemas de tratamiento de superficie:

Grado de acero y proceso de fabricación

Los ganchos de trinquete de calidad se fabrican forjando o estampando acero aleado o con alto contenido de carbono en el perfil del gancho, seguido de un tratamiento térmico para lograr la combinación requerida de resistencia a la tracción y ductilidad. Los ganchos forjados son más fuertes y resistentes a los impactos que los ganchos fundidos equivalentes porque el proceso de forjado alinea la estructura del grano de acero con la trayectoria de carga, mientras que la fundición puede introducir huecos e inconsistencias que reducen la vida útil bajo cargas repetidas. Los ganchos de trinquete premium generalmente se fabrican con acero al carbono con una resistencia a la tracción mínima de 800 MPa después del tratamiento térmico. , suficiente para lograr el factor de seguridad requerido de 3:1 sobre el límite de carga de trabajo en clasificaciones comerciales estándar.

Opciones de tratamiento de superficies

• Galvanizado (electrogalvanizado) : El tratamiento superficial más común para ganchos de trinquete comerciales. Proporciona una capa de zinc de 8 a 25 micrómetros que ofrece una protección moderada contra la corrosión adecuada para condiciones típicas de transporte y almacenamiento. Los ganchos galvanizados estándar cumplen con los requisitos para uso comercial general y son la opción de menor costo. La resistencia a la niebla salina suele ser de 72 a 200 horas según ASTM B117 antes de que aparezca óxido rojo, según el espesor del revestimiento y el tratamiento con cromato.
• Galvanizado en caliente : La inmersión de los ganchos terminados en zinc fundido produce un recubrimiento de aleación de zinc y hierro unido metalúrgicamente más grueso. 45 a 85 micrómetros . Los ganchos galvanizados en caliente brindan una protección contra la corrosión significativamente más prolongada que los equivalentes galvanizados y están especificados para ganchos utilizados en aplicaciones marinas, costeras, de almacenamiento al aire libre y agrícolas donde se espera una exposición sostenida a la humedad y la sal.
• Recubrimiento en polvo : Un polvo de polímero aplicado electrostáticamente y horneado para formar una película continua sobre la superficie del gancho. Proporciona buena resistencia a la corrosión y está disponible en cualquier color para identificación visual o especificación de marca. El recubrimiento agrega una capa dimensional pequeña pero mensurable que se debe tener en cuenta al comparar las dimensiones de la abertura de la garganta con los requisitos de tamaño del punto de anclaje.
• Construcción de acero inoxidable : Los ganchos fabricados con acero inoxidable 304 o 316 se utilizan en aplicaciones que requieren una inmunidad genuina a la corrosión, incluida la carga de embarcaciones marítimas, el transporte de equipos de procesamiento de alimentos y el manejo de materiales de la industria farmacéutica o química. Los ganchos de acero inoxidable tienen un precio superior a 3 a 5 veces el artículo equivalente de acero al carbono, pero no requieren recubrimiento de mantenimiento y no se degradan en entornos que destruirían los ganchos de acero recubiertos de zinc en cuestión de meses.

Normas reglamentarias y cumplimiento de la carga de trabajo

Los ganchos de trinquete utilizados en el transporte de carga comercial en los Estados Unidos deben cumplir con el Título 49 del Código de Regulaciones Federales del DOT, Parte 393 Subparte I, que establece requisitos mínimos de rendimiento para los conjuntos de amarre utilizados en el transporte de carga en vías públicas. Comprender estos requisitos es esencial para seleccionar hardware compatible y calcular la cantidad de amarres necesarios para un peso de carga específico.

Requisitos de marcado de límite de carga de trabajo

Según las regulaciones del DOT y los estándares de la Asociación de Ferrocarriles Estadounidenses y la WSTDA, cada gancho de trinquete utilizado para asegurar la carga comercial debe estar marcado permanentemente con su límite de carga de trabajo. Este marcado debe ser legible sin herramientas y debe permanecer legible durante toda la vida útil del producto. La marca WLL generalmente está estampada o grabada en el cuerpo del anzuelo y también puede aparecer en una etiqueta adjunta. unny hook without a verifiable WLL marking should not be used in commercial cargo securement independientemente de su tamaño o construcción aparente, porque el hardware no verificado no puede incluirse en un cálculo legal de aseguramiento de la carga.

Cálculo de las clasificaciones de ensamblaje de amarre requeridas

Las regulaciones del DOT requieren que el WLL agregado de todos los conjuntos de amarre utilizados para asegurar un artículo de carga debe ser igual a al menos la mitad del peso de la carga que se está asegurando. Para una carga que pesa 10,000 libras, la capacidad de carga combinada de todos los conjuntos de amarre debe ser de al menos 5,000 libras. Usando Conjuntos de trinquete de 2 pulgadas con ganchos WLL de 3333 lb , se requeriría un mínimo de dos conjuntos completos para este peso de carga desde el punto de vista del cálculo WLL puro, aunque también se aplican requisitos adicionales con respecto al número de amarres según la longitud de la carga. Siempre consulte todos los requisitos del DOT Parte 393 y cualquier reglamentación estatal aplicable al planificar el aseguramiento de carga comercial.

Normas internacionales para ganchos de trinquete

Fuera de los Estados Unidos, los ganchos de trinquete utilizados en el transporte de carga deben cumplir con las normas nacionales o regionales aplicables. Las operaciones de transporte europeas se rigen por la norma EN 12195 (Restricción de carga en vehículos de carretera) y la norma EN 12195-3 que cubre específicamente cadenas de amarre y accesorios. La sujeción de la carga en Australia se rige por la Guía de restricción de carga publicada por la Comisión Nacional de Transporte. Si bien los requisitos numéricos específicos difieren entre jurisdicciones, el principio fundamental de hacer coincidir el gancho y el conjunto WLL con el peso de la carga con un factor de seguridad apropiado es consistente en todas las principales normas internacionales.

Inspección, mantenimiento y uso seguro de ganchos de trinquete

un ratchet hook that has been damaged, corroded, deformed, or used beyond its design limits is a genuine safety hazard. Hook failures during transport can result in cargo shifting or falling, with potentially fatal consequences for other road users. A consistent inspection and maintenance routine protects against these risks and extends the service life of quality hardware.

Procedimiento de inspección previa al uso

Antes de cada uso, cada gancho de trinquete en el conjunto de amarre debe inspeccionarse visualmente para detectar las siguientes condiciones:

• Deformación o flexión : Cualquier gancho que haya sido doblado, torcido o deformado permanentemente de su geometría de perfil en J original debe retirarse de servicio inmediatamente. Incluso una deformación visible menor indica que el gancho ha sido cargado más allá de su límite elástico y su resistencia residual es desconocida y poco confiable.
• Grietas o fracturas : Inspeccione el área de abertura de la garganta, el talón de la curva del gancho y la base de fijación de la correa para detectar grietas en la superficie, que son zonas de concentración de tensiones en la geometría del gancho. Las grietas son motivo de retirada inmediata del servicio sin excepciones.
• Corrosión y picaduras : El óxido ligero de la superficie de un gancho galvanizado se puede limpiar y volver a poner el gancho en servicio si el acero subyacente está en buen estado. Las picaduras profundas, la descamación o el óxido rojo que penetra debajo del revestimiento de la superficie en las secciones del gancho que soportan carga son motivo de reemplazo, ya que las picaduras reducen la sección transversal efectiva del material que soporta la carga.
• Distorsión de apertura de garganta : La apertura de la garganta del perfil J debe medirse periódicamente y compararse con las especificaciones originales del gancho. Una garganta que se ha abierto o ensanchado más allá de lo especificado indica sobrecarga y se debe reemplazar el gancho.
• Legibilidad del marcado WLL : La marca WLL debe permanecer legible. Un gancho en el que ya no se pueda leer la marca WLL debe retirarse del servicio comercial, ya que no puede incluirse en un plan de sujeción de carga que cumpla con la ley.

Prácticas de uso seguro

1. Nunca exceda el límite de carga de trabajo : La WLL es la carga máxima que el gancho puede soportar en condiciones de uso normales. Las fuerzas de transporte dinámicas pueden exceder significativamente el peso de la carga estática, razón por la cual el requisito WLL agregado regulatorio se establece en un múltiplo del peso de la carga en lugar de igualarlo.
2. Asegúrese de que el gancho esté completamente enganchado antes de tensarlo. : El gancho debe estar completamente asentado sobre o alrededor del punto de anclaje con todo el perfil en J enganchado antes de apretar el trinquete. El acoplamiento parcial donde solo la punta de la J hace contacto con el anclaje crea una condición de palanca que puede causar fallas en el gancho con cargas muy por debajo de la WLL nominal.
3. Verifique la carga lateral : Los ganchos de trinquete están clasificados para tensión axial a lo largo de la dirección de la correa. Las cargas laterales o cargas angulares que tiran del gancho en ángulos significativamente fuera del eje de la correa reducen la capacidad de carga efectiva. Oriente el gancho y el punto de anclaje para minimizar la carga angular siempre que sea posible.
4. No modificar los ganchos : Esmerilar, soldar, perforar o remodelar un gancho de trinquete anula su clasificación y puede introducir concentraciones de tensión que causan fallas en cargas muy por debajo de la especificación original.
5. Guarde los ganchos protegidos de la humedad prolongada. : Cuando no esté en uso, guarde los ganchos de trinquete en condiciones secas o en bolsas de almacenamiento ventiladas para reducir la tasa de corrosión y prolongar la vida útil. Aplique un aceite ligero o un aerosol anticorrosión a los ganchos galvanizados si se almacenarán en ambientes de alta humedad durante períodos prolongados.

Seleccionar el gancho de trinquete adecuado para su aplicación

El proceso de decisión para seleccionar entre un gancho de trinquete doble J y un gancho simple J de 2 pulgadas debe seguir una secuencia lógica que priorice la compatibilidad del punto de anclaje, el WLL requerido y las condiciones ambientales sobre otros factores.

1. Identifique los puntos de anclaje de su vehículo de transporte : Examine los puntos de anclaje en los que debe engancharse su gancho. Si los anclajes son bridas de barra plana, bordes de vigas en I o rieles de estacas paralelos donde un gancho transversal proporciona una estabilidad superior, el gancho de trinquete doble J es la especificación correcta. Si los anclajes son anillos, bucles soldados, bolsillos para estacas u otros perfiles de una sola barra, el gancho en forma de J simple de 2 pulgadas se enganchará de manera efectiva y es la opción más versátil.
2. Calcule el WLL agregado mínimo requerido : Determine el peso total de la carga y aplique la regla WLL agregada del 50% del DOT (o el estándar aplicable a su jurisdicción) para establecer el WLL mínimo combinado que debe ofrecer su sistema de amarre. Divida por el número de conjuntos de amarre planificados para confirmar la WLL mínima por conjunto y por gancho.
3. Haga coincidir la WLL del gancho con las clasificaciones de correa y trinquete : Verifique que el WLL del gancho coincida o exceda el WLL de la correa y el trinquete con el que se combinará. El WLL del ensamblaje es el componente con la calificación más baja de la cadena, por lo que actualizar un componente sin igualar los demás no proporciona ningún aumento en la capacidad del sistema.
4. Seleccione el tratamiento de superficie para el entorno operativo. : Para el transporte terrestre estándar en condiciones climáticas normales, los ganchos galvanizados son adecuados. Para aplicaciones marítimas, costeras, agrícolas o de la industria química, especifique ganchos de acero inoxidable o galvanizados en caliente desde el principio para evitar fallas prematuras por corrosión y el riesgo de seguridad asociado con el hardware degradado en el servicio de campo.
5. Verificar la compatibilidad del ancho de la correa : Confirme que el canal de la correa del gancho tenga el ancho correcto para la correa que se está utilizando. Un gancho del tamaño de correas de 2 pulgadas debe combinarse con una correa de 2 pulgadas. El uso de una correa más ancha o más estrecha en un canal de gancho diseñado para un ancho diferente puede causar daños a las correas, reducción de la eficiencia de sujeción en la fijación de la correa y posible falla del ensamblaje bajo carga.

un correctly specified ratchet hook paired with a matched strap and ratchet assembly, properly engaged on a compatible anchor point and inspected before each use, is the foundation of safe and legally compliant cargo securement. Ni el gancho de trinquete doble J ni el gancho simple J de 2 pulgadas son universalmente superiores al otro: cada uno es la elección correcta cuando se combina con la aplicación correcta, y cada uno es la elección incorrecta cuando se especifica sin referencia al sistema de anclaje y las condiciones operativas de la tarea de transporte en cuestión.
